MACAM MACAM TOPOLOGI JARINGAN

seperti yang kita ketahui topologi itu ada beberapa macam yang masing-masing mempunyai kelebihan dan kekurangan yang sangat membedakan namun jika kita di suruh memilih topologi mana yang paling bagus mungkin anda bingun atau anda memilih topologi yang paling sering anda gunakan saat ini atau malah sebaliknya anda memilih topologi yang belum sama sekali belum anda gunakan karna anda mau mencoba hal yang baru dan menjadikannya yang terbaik untuk anda namun mari kita bahas tentang karingan topologi yang kita ketahui selama ini.
topologi merupakam bentuk koneksi fisik untuk menghubungkan setiap node pada sebuah jaringan. tiga topologi utama yang palinga seringa di gunakan yaitu bus,star, dan ring. yang merupakan kombinasi dari star,mesh dan bus adalah populernya tekhnologi nirkabel.
ada beberapa topologi yaitu sbt:

1)topologi bus
2)topologi ring (cincin)
3)topologi star (bintang)
4)topoligo tree(pohon)
5)topologi mesh (tak beraturan)
6)topologi wireless (nirkabel)
7)dan massih banyak lagi sepertu hybrid,broadcas,hierar dan peer to peer

TOPOLOGI BUS

apa yang ada di pikiran anda saat mendengar nama topologi tersebut??? tentu anda mengingat sesuatu yang biasa kita tumpangi yaitu mobil bus sama halnya dengan pengertiannya . topologi bus yaitu topologi yang sering di sebut dengan topologi backbone. di mana menggunakan kabel coaxial yang di bentang ke beberapa buah kimoputer yang di hubungkan dengan kabel tersebut.

  1. secara sederhana pada topologi bus, satu kabel dengan media transmisi di bentang dari ujung ke ujung kemudian di ujung di tutup dengan "terminator" atau termingating- resistence (yang menggunakan tekanan listrik 60 ohm)
  2. pada titik tertentu di adakan sambungan (tab) untuk setiap terminal.dari topologi bus
  3. wujud dari tap ini bisa berupa "kabel transcaiver"bila di gunakan "thick coax" sebagai media transmisi
  4. atau berupa " BNC T-connector" bila di gunakan "thin coax" sebagai media transmisi
  5. atau  berupa connector " RJ-45"  dan hub bila di gunakan kabel UTP
  6. transmisi data dalam kabel bersifat  " full duplex" dan sifatnya "broadcast", semua terminal bisa menerima transmisi data
GMBR. koneksi kabel transceiver topologi bus


  • suatu protokol akan mengatur penerimaan data dan mentransmisikan nya, yaitu protokol ethernet atau CSMA/CD.
  • pemakaian kabel coax ( 10 base5 dan 10 base2 telah di standarisasikan dalam IEEE 802.3,yaitu sbt!!!
  • melihat bahwa setiap segmen (bentang) kabel ada batasnya maka diperlukan "repeater" untuk menyambungkan segmen-segmen kabel pada topologi bus.
gbr. perluasan topologi bus menggunakan repeater


kelebihan topologi bus adalah :

  • instalasi relatig lebih murah
  • kerusakan satu  komuter client tidak akan mempengaruhi komunikasi antar ckient lainnya yang masing - masing menggunakan topologi bus
  • biaya relatif lebih murah di bandingkan topolgi yang lain
kelemahan topologi bus adalah :

  • jika kabel utama ( bus ) atau backbone putus maka komunikasi gagal dengan komputer lainnya
  • bila kabel utama sangat panjang maka pencarian gangguan sangat  sulit
  • kemungkinan akan menjadi tabrakan data jika masing-masing client mengirimkan data dan jika topologi ini mempunyai banyak client maka kecepatan akses data akan menurun
TOPOLOGI RING

topologi ring atau topologi cincin kenapa topologi ini di sebut topologi cincin karena topologi ini menyerupai cincin yang bentuknya melingkar seperti pada gambar berikut ini


gbr. toplogi ring ( cincin )


semua komputer akan di hubungkan kedalam cincin tersebut . cincin ini hampir sama dengan concenrator pada topologi star yang menjadi pusat perkumpulannya ujung kabel dari setiap komputer yang terhubung dengan topologi star itu.

ada beberapa fungsi yang di perlukan dalam topologi cincin yaitu: penyelipan data, penerimaan data dan pemindahan data.


keuntungan topologi ring yaitu:

  • mudah di buat
  • hemat kabel bahkan lebih hemat di bandingkan dengan topologi bus yang di ketahui

kerugian menggunakan topologi tokeng ring yaitu

  • peka akan adanya kesalahan.jika ada satu simpul dalam jaringan rusak , maka semua komputer dalam jaringan tidak bisa di akses ( sama seperti topologi bus yang sering juga kita gunakan )
  • pengembangan jaringan yang lambat dan kaku karena simpulnya berupa lingkarang yang tertutup, dan merepotkan untuk menambah komputer baru.
  • tidak untuk menggunakan komputer yang banyak

TOPOLOGI STAR ( bintang )

dalam topologi ini mempunyai kontrol pusat yang di sebut switch atau hub. hub dan switch  akan meneruskan data yang di kirim suatu komputer sehingga sampai di komputer yang di tuju . oleh karena itu , hub dan switch dalam jaringan komputer di sebut konsentrator.


gbr. topologi star


keuntungan topologi star ;

  • paling fleksibel dan tidak mudah mengalami error
  • mengubah jaringan sangat mudah dan tidak mengganggu bagian jaringan lain
  • kemudahan deteksi dan isoladi kesalahan atau kerusakan . jika terjadi error terjadi pada satu simpul jaringan yang masih tetap hidup karena koneksi tidak putus
  • kemudahan pengelolaan jaringan sehingga cocok untuk di gunakan pada jaringan dengan jumlah komputer yang banyak. sesuai dengan keinginan kita

kerugian topologi star

  • boros dalam penggunaan kabel
  • perlu penanganan khusus dan biaya yang mahal untuk menyediakan hub atau switch sebagai pusat jaringan yang mengatur lalu lintas data yang kita kirim.
  • kontrol pusat hub menjadi elemen kritis karena mendapat beban yang besar

TOPOLOGI TREE ( pohon )


kenapa topologi  ini di sebut dengan topologi pohon karena topologi ini menyerupai pohon makanya namanya topologi topologi tree/pohon . topologi ini biasa juga di sebut dengan topologi jaringan bertingkat yang membentuk semacam hirarki di mana terdapat komputer yang terhubung dengan hub dan hub tersebut juga saling terkoneksi. jenis topologi jaringan ini menawarkan pengelompokkan data karena terdapat beberapa node yang mana masing-masing membawhi node-node tersebut

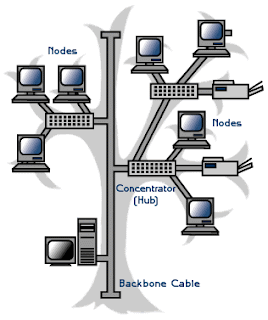

gbr. topologi tree


TOPOLOGI MESH


topologi ini mengingatkanku pada sesuatu hehehehe.....  apakan itu ???
jangan maki' diee langsun maki masuk pada intinya

topologi mesh ini bentuknya seperti jala di mana terdapat hubungan antar perangkat yang cukup kompleks di mana setiap perangkat akan terhubung ke setiap perangkat lainnya yang terdapat dalam jaringan tersebut. hal inilah yang memungkinkan untuk berkomunikasi secara langsung dengan perangkat lainnya yang masih dapat dalam satu jaringan  dedicated links. kekurangan topologi ini yaitu menggunakan banyak kabel yang di butuhkam , derta menyulitkan jika di lakukan penambahan komputer baru seperti topologi tree

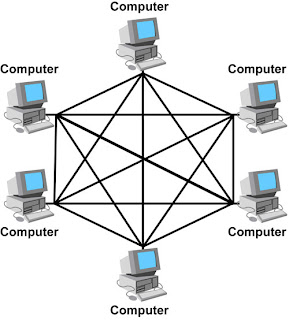

gbr. topologi mesh


TOPOLOGI  HYBRID


 topologi ini adalah gabungan dari dua topologi yang di gabungkan oleh dih pembuat /pembangun jaringan topologi ini di gunakan jika ingin menggabungkan antara topologi

gbr. topologi hybrid


kelebihan topologi ini adalah :

  • fleksibilitas
  • penambahan konelsi lainnya dapat tergolong mudah karena node baru atau periferal dapat di hbungkan ke topologgi dan kata topologi dapat dihubungkan dengan topologi hybrid dengan mudah

kekurangan topologi ini adalah :

  • pengelolaan atau pemasangan sulit
  • biaya mahal di bnding topologi lainnya karna menggabungkan dua topologi
  • instalasi dan konfiguransi sulit karena topologi ini tergolong sulit

TOPOLOGI BROADCAS

topologi hort pengertiaanya sederhana dan kemampuan pengetahuan saya masih sedik tentang to[ologi ini yaitu suatu host yang menggambarkan atau yang mengirimkan data kepada seluruh host lain pada media jaringan yang di gunakan

gbr. topologi broadcas



TOPOLOGI HIERARK

topologi ini hampir mirip dengan topologi pohon atau tree karena topologi ini bercabang yang terdiri atas komputer induk ( host ) yang terhubung dengan simpul node lain secara berjenjang , jenjang yang lebih tinggi berfungsi  sebagai pengentur kerja jenjang di bawah . biasanya topologi ini di gunakan oleh perusahaan besar atau lembaga besar yang mempunyai beberapa cabang daerah .sehingga data dari pusat bisa didistribusikan ke cabang atau sebaliknya


gbr. topologi hierark


kelebihan topologi hierark adalah

  • data terpusat secara hirarkirsehingga manajemen  data lebih baik dan mudah
  • terkontrol mudah di kembangkan menjadi jaringan yang lebih luad

kekurangan topologi hierark

  • komputer di bawahnya tidak dapat di operasikan apabila kabel pada komputer tingkat atasnya putus atau terputus
  • dapat terjadi tabrakan file ( collision )

TOPOLOGI PEER TO PEER



topologi ini hanya berjumlah 2 saja karna peer to peer atau point to point adalah jaringan yang terdiri atas beberapa komputer ( biasanya tidak lebih dari 10 komputer dengan 1-2 ) printer




kelebihan topologi ini adalah :

  • dalam komputer bisa dapat saling berbagi pakai fasilitas
  • seperti hardisk , drive, fax/modem , printer
kekurangan topologi ini adalah

  • tidak bisa menggunakan banyak komputer
  • dll
